关于“编码器轴承跳动试验"在“电磁式三轴六自由度振动台"上的标准测试流程。这是一个典型的、结合了精密旋转运动测量元件与复杂多轴环境模拟设备的可靠性/性能验证测试。流程强调精密、同步和多维度验证：

一、核心目标：模拟编码器轴承在复杂振动环境下的真实工况，检验其旋转跳动误差、信号稳定性、结构完整性是否满足设计要求；核心逻辑：在X、Y、Z三轴及绕其旋转的六个自由度上施加规定的振动谱，同时驱动编码器轴心匀速旋转，并同步采集振动台的振动数据和编码器的角度/位置输出数据，通过对比分析，评估振动对编码器性能的影响；

二、详细测试流程：
1、第一阶段：测试前准备：
（1） 明确测试规范与目标：
依据标准：参照国标、G军标、ISO标准（如ISO 13373机械状态监测与诊断）或具体产品技术条件、客户技术要求；

（2）定义测试条件：
振动条件：频率范围（如5Hz-2000Hz）、振动谱型（正弦扫频、随机振动PSD谱、典型路谱）、振动量级（加速度Grms或位移幅值）、测试时长（每个轴向）；
编码器工作条件：测试时的旋转速度（如60 rpm, 300 rpm）、供电电压、信号负载；
性能判定指标：允许的角位置误差增量、信号误码率、相位跳变阈值等；

2、设备与夹具准备：

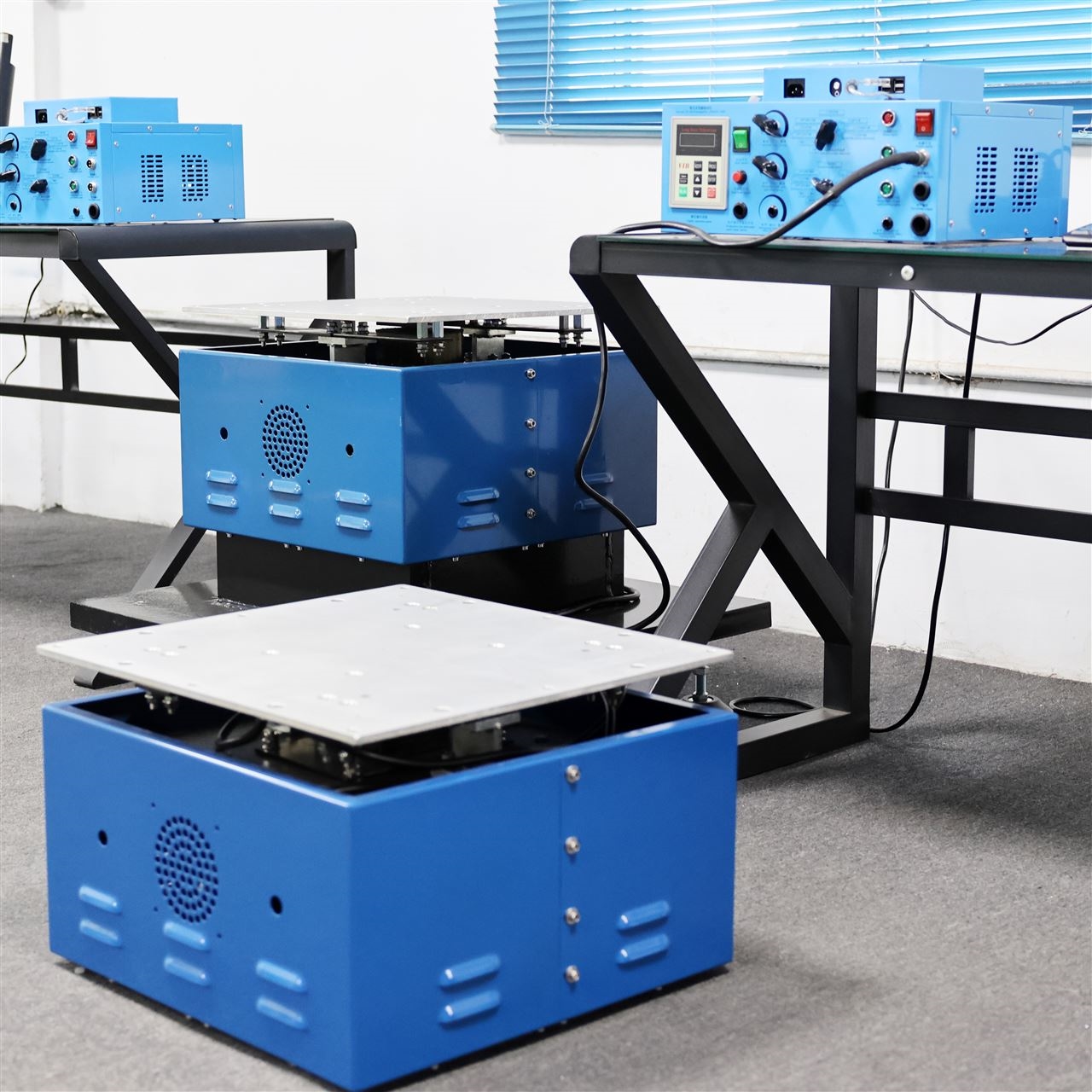

（1）振动台系统：确保电磁式三轴六自由度振动台（常为三个直线轴X/Y/Z和三个旋转轴Rx/Ry/Rz的驱动单元）已完成校准，并在有效期内；

（2）夹具设计：这是关键中的关键。夹具需满足：
高刚度、轻量化：一阶共振频率远高于测试最高频率（通常要求 > 2倍），避免放大或失真振动；
精确对中：确保编码器轴承的旋转轴线与振动台的某一中心轴（通常为Z轴）高度同轴，避免附加偏心载荷和不必要的弯矩；
接口匹配：牢固安装编码器，并预留信号线和电源线引出通道，避免线缆在振动中受力或干扰运动；

（3）测试设备：
编码器信号分析仪：高精度计数器/插补卡，用于实时测量编码器的角位置/角度值，分辨率需远高于编码器本身；
数据采集系统：同步采集振动台各轴向控制传感器（加速度计）的反馈信号；
驱动电机：低跳动、可精确调速的电机，用于驱动编码器轴心旋转。电机本身需与夹具隔离减振，或使用柔性联轴器减少传递的振动；
同步触发装置：确保振动数据与编码器角度数据的时间戳严格同步；

3、试件安装与调试：

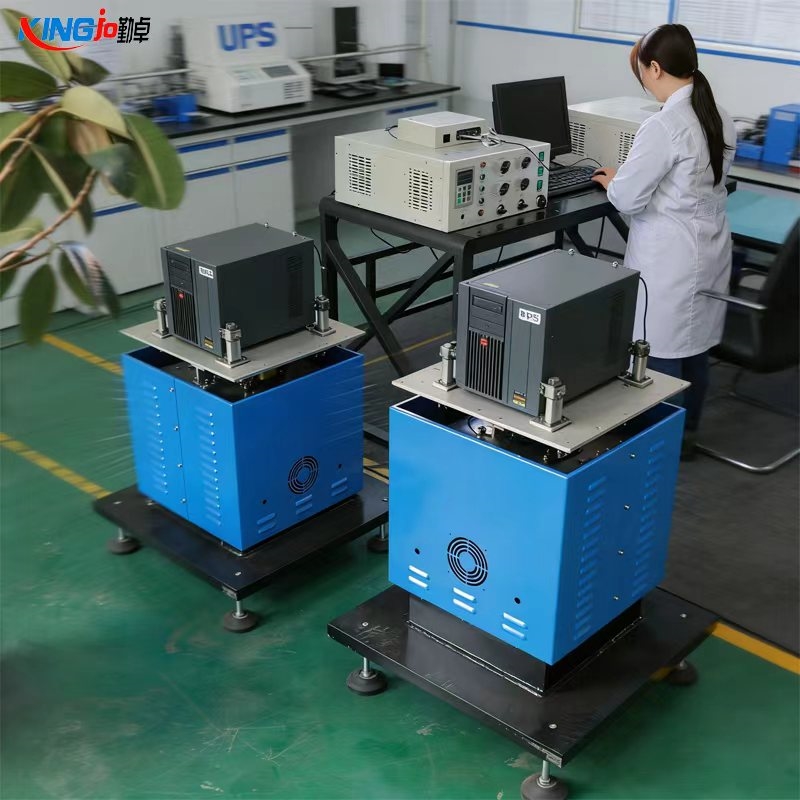

（1）将编码器按规定扭矩安装到专用夹具上；
（2）连接所有线缆（电源、信号输出、温度传感器等），并妥善固定，形成应变环，防止接头松动或线缆拍打；
（3）安装驱动电机和联轴器，手动旋转检查是否顺畅；
（4）对振动台进行试运行（低量级白噪声或正弦扫频），检查各部件有无异响、松动，并验证一阶共振频率是否满足要求；

第二阶段：测试执行：
4、建立基准：
（1）在不开启振动台的情况下，启动编码器，使其在测试转速下稳定运行；

（2）采集一段时间的编码器角度数据，分析此时的基准跳动误差（由编码器自身缺陷、电机、安装同心度等造成）。记录此时的误差曲线和统计值（如峰峰值、标准差）；

5、分轴向/谱型测试：
（1）通常按X、Y、Z三个直线轴和Rx、Ry、Rz三个旋转轴的顺序，依次进行测试。对于六自由度台，也可进行多轴同步激励，更接近真实环境，但控制与分析更复杂；

（2）单轴测试流程（例如X轴随机振动）：
2.1参数设置：在振动台控制软件中，载入X轴的随机振动PSD谱图；
2.2同步启动：启动数据同步采集系统 -> 启动编码器匀速旋转 -> 待转速稳定后，启动振动台；
2.3数据记录：在整个测试时长内，同步连续记录：
振动台X向控制加速度计的时域/频域数据；
编码器实时角度输出（时域角度值）；
2.4平稳运行与监控：监控振动量级是否达标，编码器信号有无中断；
2.5顺序执行：完成X轴测试后，依次进行Y轴、Z轴等测试。每个轴向测试前，编码器可短暂停止，或持续运行；

6、多轴复合振动测试（如需要）：
（1）执行更真实的、多方向同时振动的测试谱（如模拟运输环境）；
（2）此步骤对振动台的控制系统和数据分析要求更高；

第三阶段：数据分析与报告：
7、数据同步对齐：利用同步时间戳，将每个时间点的振动加速度数据与编码器角度数据精确对应；
8、跳动误差分析：
（1）时域分析：
从记录的编码器角度数据中，减去理论匀速旋转的角度值（一条斜线），得到总角度误差曲线；
将振动测试期间的误差曲线，与基准误差曲线对比；
计算振动引入的附加误差（如误差的峰峰值增量、标准差增量）；

（2）频域分析：
对角度误差信号做FFT（快速傅里叶变换），得到误差的频谱图；
将误差频谱与振动加速度的频谱进行对比分析，寻找相关峰。例如，误差谱在100Hz出现高峰，而X向振动加速度谱在100Hz也有高峰，说明该频率的振动对编码器跳动影响显著；

三、关键注意事项与难点：
1、夹具动力学特性：夹具是最大的误差来源之一。其共振会放大或扭曲振动，必须进行有限元分析和实测验证；
2、数据同步：毫秒级的同步误差可能导致错误的因果关系判断，必须采用硬件触发或高精度同步时钟；
3、旋转引入的干扰：电机本身的振动、电刷噪声（如有）、联轴器扰动都可能混入测试信号，需在基准测试中充分识别和隔离；
4、多轴耦合：在单轴测试时，由于结构不对称，可能会在其他方向产生耦合振动，需要在分析时注意辨别；
5、安全：测试为高速旋转叠加剧烈振动，必须做好物理防护，防止夹具或试件飞溅。
